电路第三轮专项卷 · 批改总结与分析
满分 100 分，过关线 90 分。本页先看总结，再往下翻红笔批注原图。
最终有效总分 73 分
往期对比：第一轮 53 分 → 第二轮 75 分 → 本轮 73 分
一句话结论：核心顽疾已根除，丢分高度集中在最后 3 个细节盲区，补齐 3 个关键补丁即可稳过 90 分。已攻克的题全部拿满分。
📊 全卷得分概览
| 题号 | 考查模块 | 满分 | 实得分 | 扣分实情 |
|---|---|---|---|---|
| 第 1 题 | 电流表测谁（并联支路与干路） | 10 | 10 | 满分，位置辨识极清，计算规范 |
| 第 2 题 | 电流表测谁（破除角标思维陷阱） | 10 | 10 | 满分，全卷最大亮点，彻底战胜编号直觉 |
| 第 3 题 | 串联电流规律与断路分析 | 14 | 14 | 满分，排除亮暗直觉干扰，理解透彻 |
| 第 4 题 | 并联电流规律与断路影响 | 14 | 8 | 漏答 A₁=0（扣 2 分）；误写 L₂ 亮度变大（扣 4 分） |
| 第 5 题 | 家庭电路（220V 并联）综合分析 | 12 | 11 | 第 (3) 问未直接写出 A 示数的具体数值（扣 1 分） |
| 第 6 题 | 电路设计（车门指示灯并联开关） | 12 | 11 | 电路逻辑满分；指示灯画在导线拐角处违规（扣 1 分） |
| 第 7 题 | 电路设计（电吹风安全联锁控制） | 12 | 3 | 草稿未成型，未实现“S₁ 在干路管总防干烧”（扣 9 分） |
| 第 8 题 | 双量程电压表同偏角读数与串并联 | 16 | 6 | (1) 套公式未结合图（扣 3 分）；(2) 大量程误读 8V（扣 3 分）；(3) 连带失分（扣 4 分） |
| 合计 | 全卷综合 | 100 | 73 | — |
逐题要点

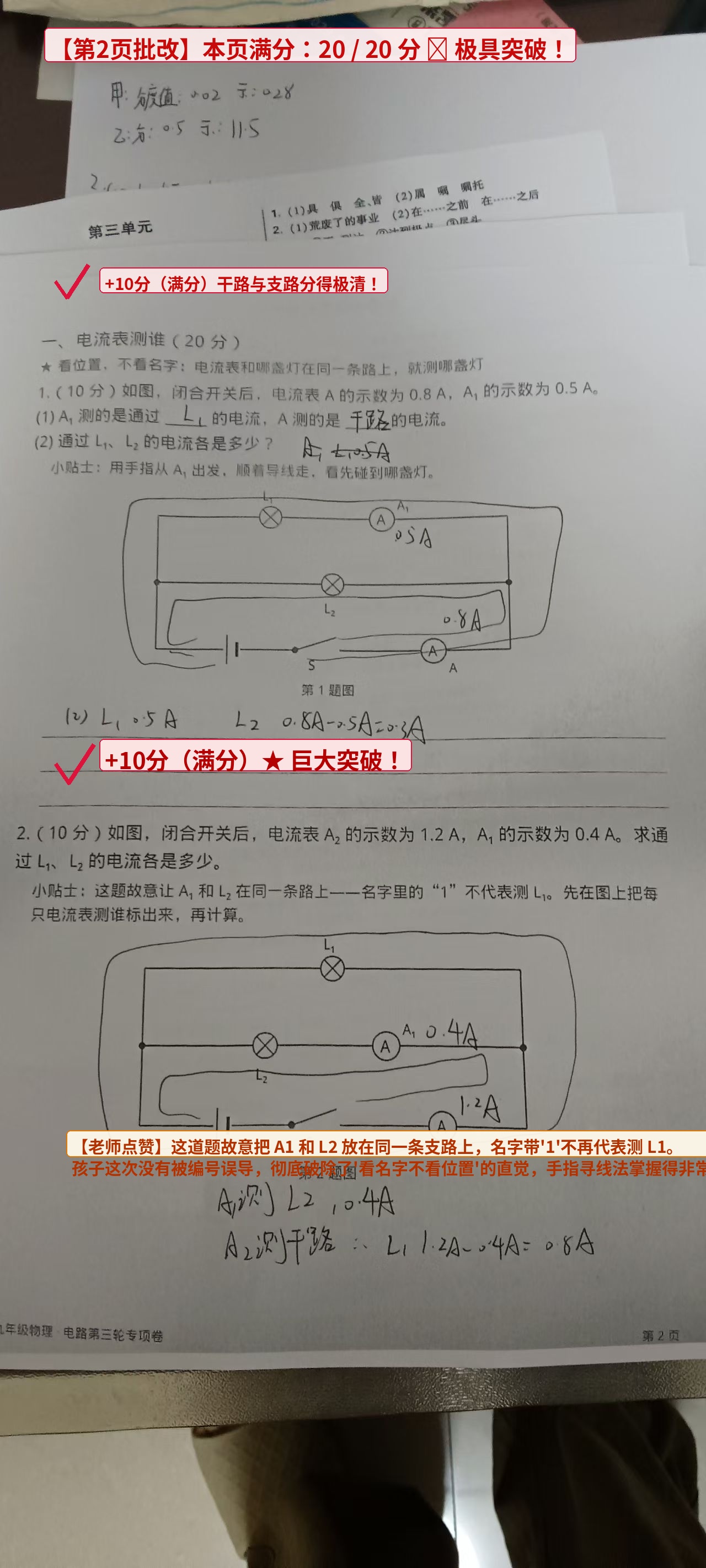

第 1、2 题（20 分，满分）：第 2 题是巨大突破。10-24、10-25 两次作业曾连续把下标对调，这次明确写出 A₁ 测 L₂（0.4 A），A₂ 测干路，算出 L₁ 为 1.2 A − 0.4 A = 0.8 A。真正用手指顺着导线走了，治好了“看名字不看位置”。

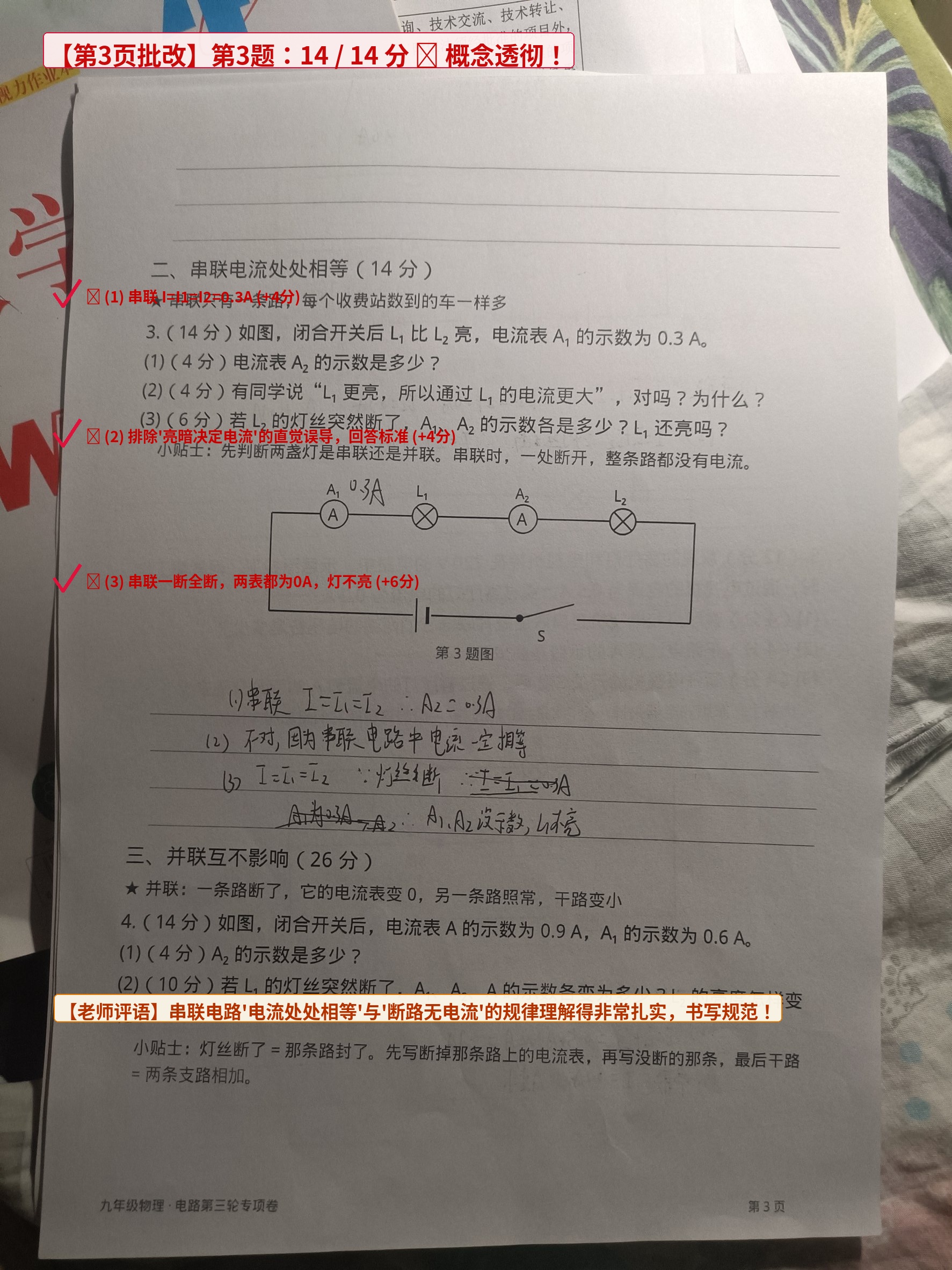

第 3 题（14 分，满分）：串联 I = I₁ = I₂，A₂ = 0.3 A；串联断路时 I = I₁ = I₂ = 0 A，两表示数都为 0，L₁ 不亮。

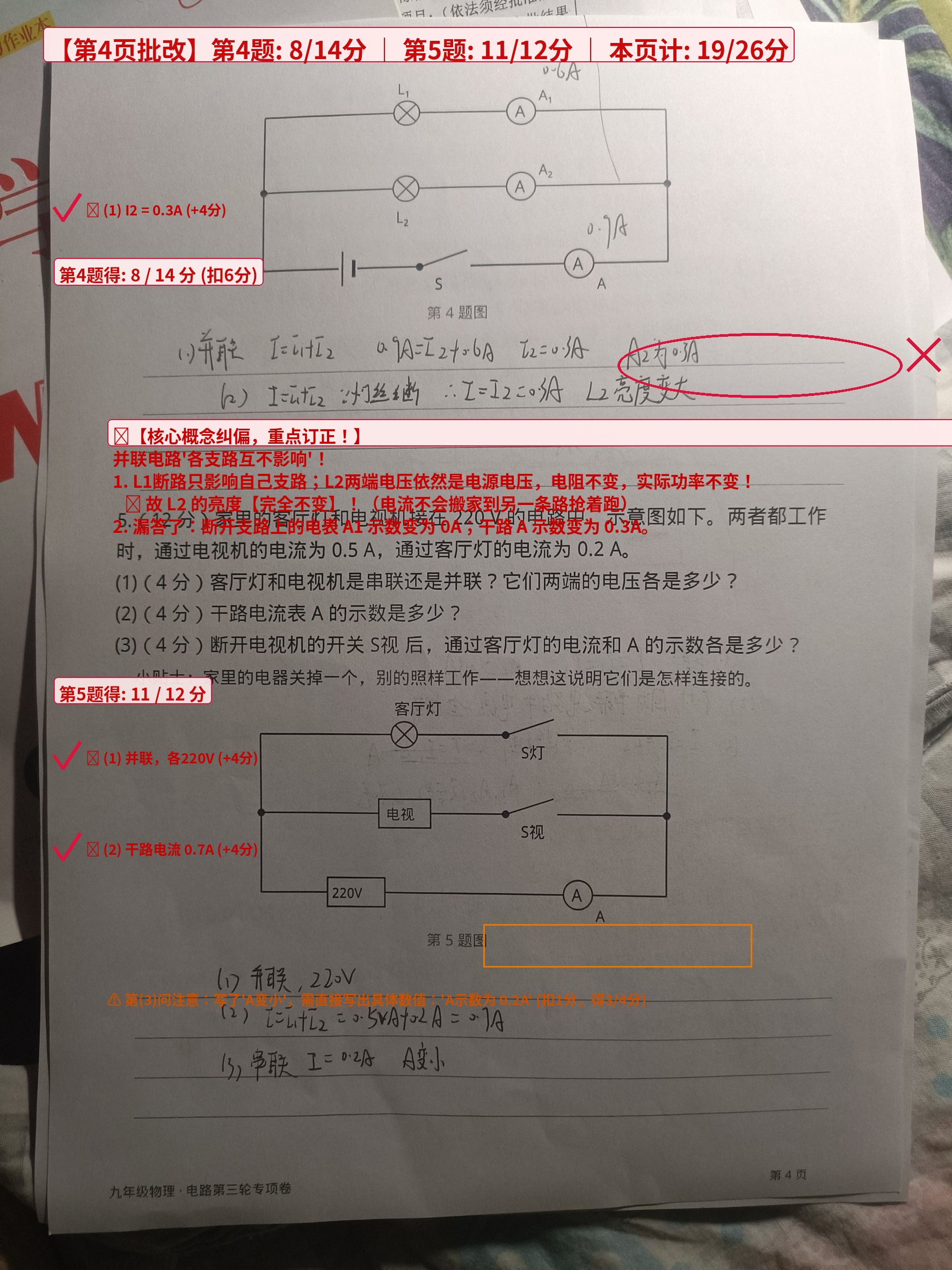

第 4 题（14 分，得 8 分）：核心纠偏——并联各支路互不影响！L₂ 两端电压仍是电源电压，电阻没变，通过 L₂ 的电流仍是 0.3 A，实际功率不变，亮度完全不变。干路电流变小，电流绝不会从一条支路“搬家挤进”另一条支路。另漏写了 A₁ 示数变为 0 A。
第 5 题（12 分，得 11 分）：并联各 220 V、干路电流 0.7 A 都对；第 (3) 问只写了“A 变小”，未明确标注具体数值“0.2 A”。

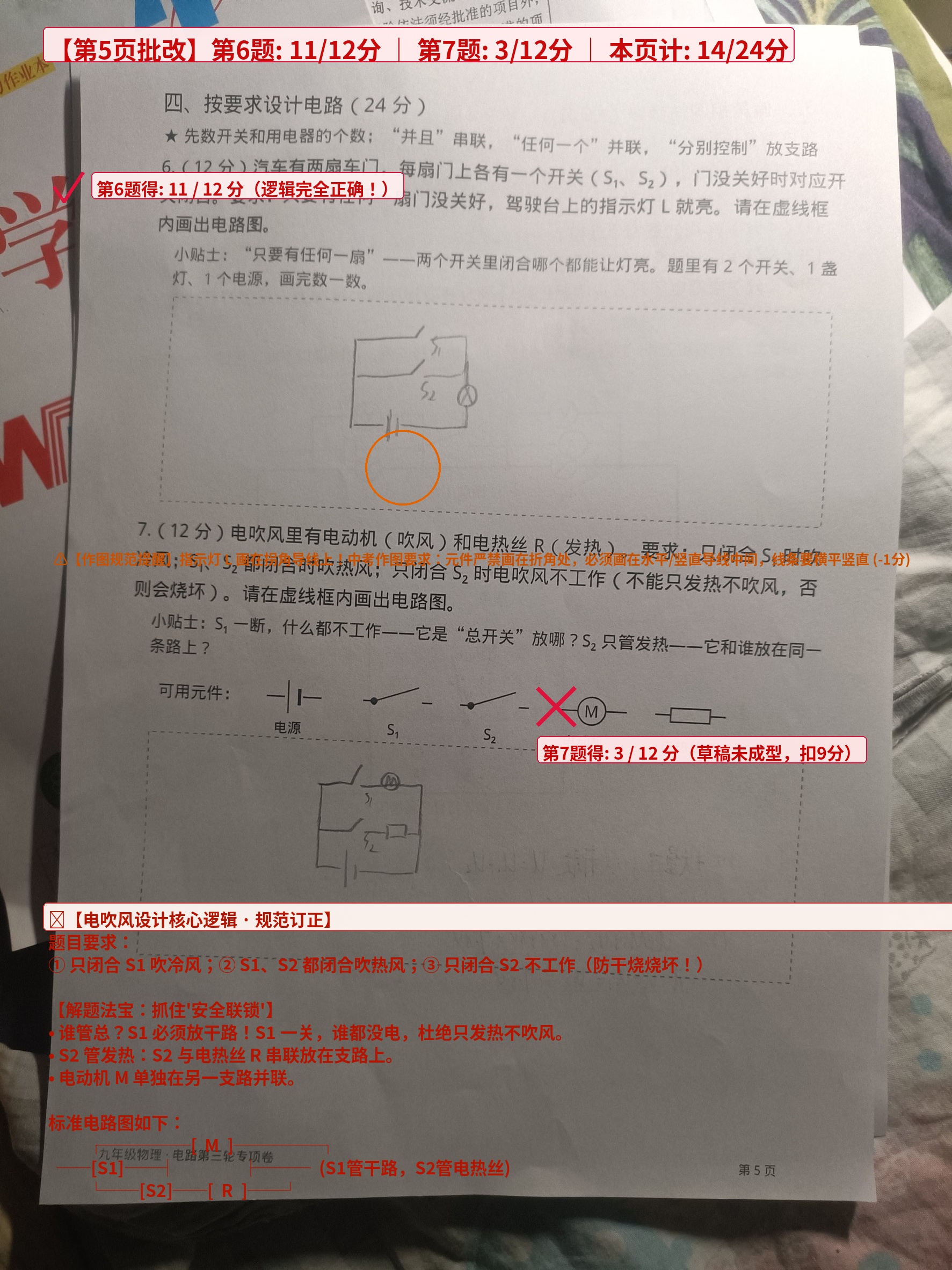

第 6 题（12 分，得 11 分）：两车门开关 S₁ 与 S₂ 并联后再与指示灯串联，逻辑完全正确。扣分在作图：指示灯画在了导线拐角处，中考要求元件必须画在水平 / 竖直直导线中间，线条横平竖直。
第 7 题（12 分，得 3 分）：卷面虚线框内仅有极淡的潦草划线与方框，电路未完整成型。要求是只开 S₂ 绝不能只发热不吹风（防干烧）。

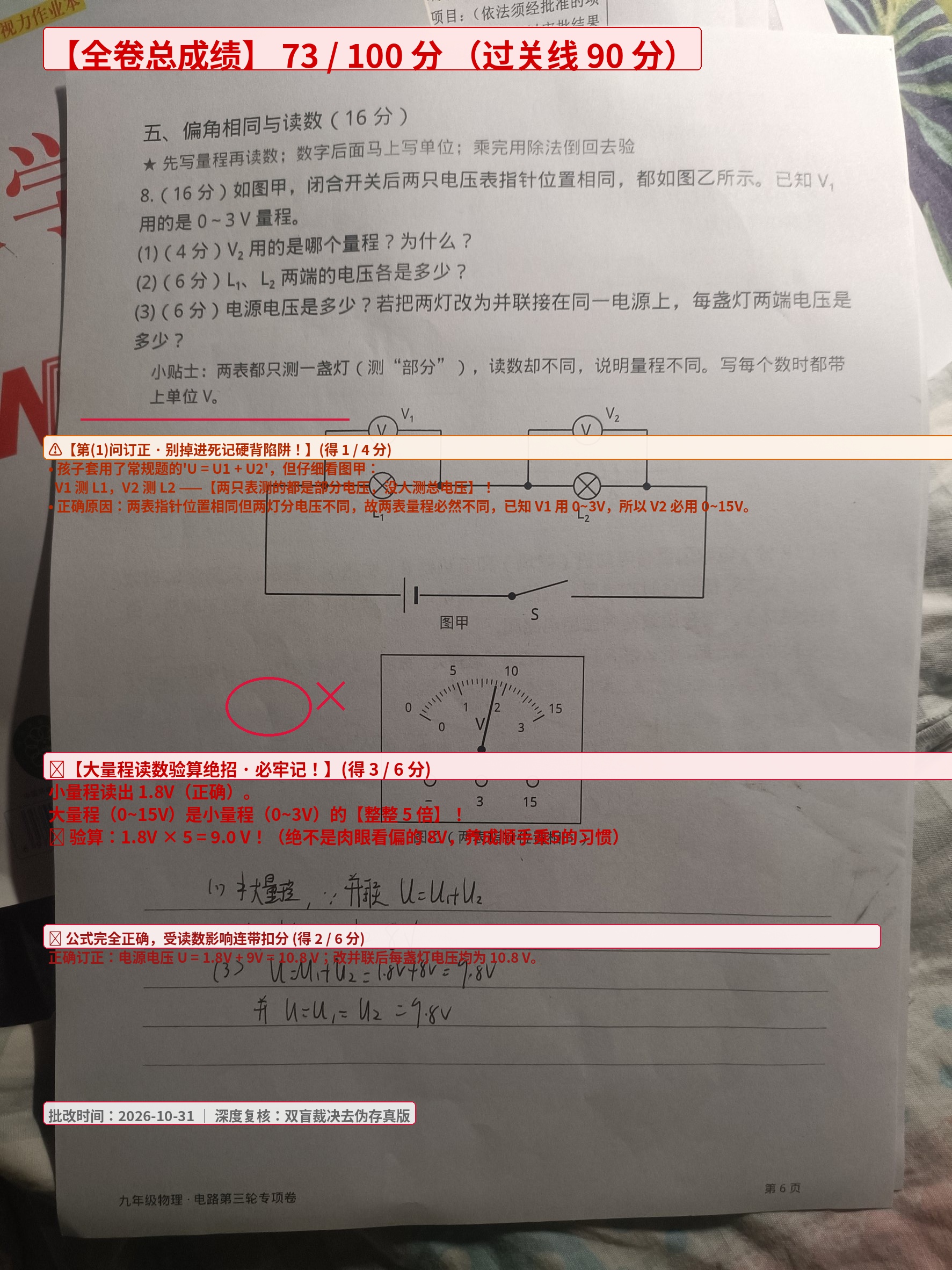

第 8 题（16 分，得 6 分）：(1) V₁ 测 L₁、V₂ 测 L₂，两只表测的都是部分电压，没人测总电压，不能用“总大于分”证明量程；正确思路是两表指针位置相同但两灯分电压不同，说明量程不同，已知 V₁ 用 0～3 V，所以 V₂ 必用 0～15 V。(2) 大量程误读 8 V，正确应为 9.0 V。(3) 公式清楚，受 (2) 读数错误连带扣分；正确数值：电源电压 U = 1.8 V + 9 V = 10.8 V，并联后每盏灯电压均为 10.8 V。
🎯 下一步提分攻坚：只需打好 3 个补丁
1.8 V × 5 = 9.0 V —— 只要算完顺手乘个 5，一眼就能识破 8 V 是肉眼看错！
作图规范：绝不把元件画在拐角处，作图横平竖直。
🖊️ 红笔批注原图（第 2～6 页）
原目录只有第 2～6 页批注图，没有第 1 页图片；下面按原文件名顺序排列，点开放大看红笔批注。
